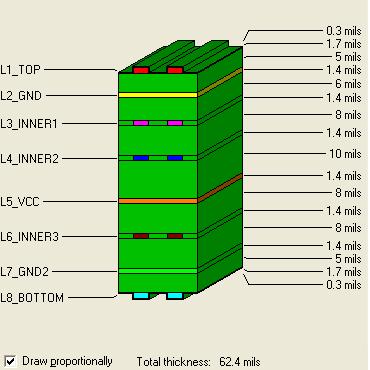

PCB 疊構圖例

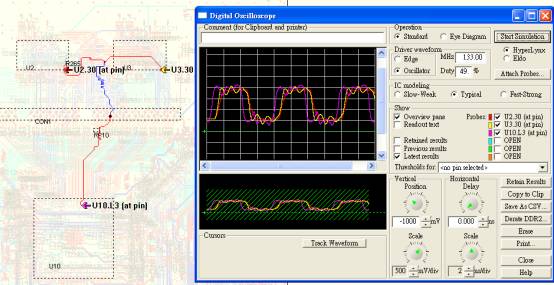

信號REPORT圖例
SI 模擬報告 :

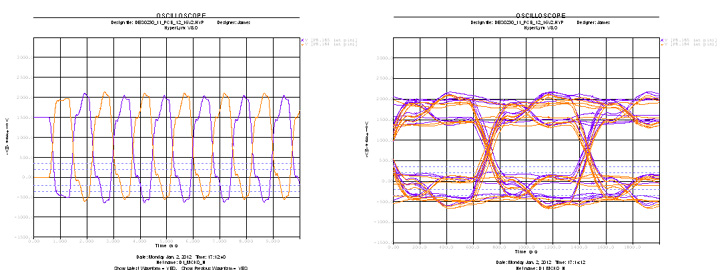

*訊號眼圖
訊號說明：D1_MCK0_P/D1_MCK0_N :
SI simulation 所需文件 :
1. 模擬範圍內IC 之IBIS model
2. 模擬範圍內IC Datasheet.
3. Simulation 規格 (如DDR2/DDR3, USB2/USB3, …等，及工作頻率)
4. 最後版本之PCB檔. 含PCB 疊構/材料
5. 眼圖的規格
6. 高速訊號線之等長規格及等長表
7. 電路圖
